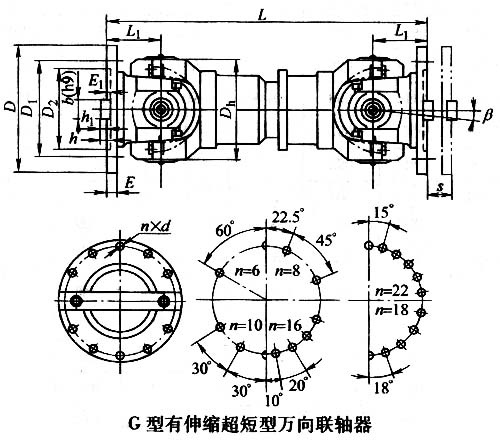

SWP-G型有伸縮超短型萬向聯軸器

發布于：2014/8/27 隸屬于：十字軸式萬向聯軸器

SWP-G型有伸縮超短型萬向聯軸器特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。

A型--有伸縮長型；

B型--有伸縮短型；

C型--無伸縮短型；

D型--無伸縮長型；

E型--有伸縮雙法蘭長型；

F型--大伸縮長型；

ZG型--正裝貫通型

FG型--反裝貫通型

SWP-G型有伸縮超短型萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) 　mm

型號	回轉 直徑 D	公稱轉矩 Tn N.m	疲勞轉矩 Tf kN.m	軸線折角 β	尺寸		傳動慣量 kg.m²	質量 kg
型號	回轉 直徑 D	公稱轉矩 Tn N.m	疲勞轉矩 Tf kN.m	軸線折角 β	L	L1	傳動慣量 kg.m²	質量 kg
SWP225G	225	18	8	≤5	435	68	0.331	60
SWP250G	250	25	11.2	≤5	515	80	0.624	97
SWP285G	285	35.5	16	≤5	565	90	1.182	120
SWP315G	315	50	25	≤5	620	100	2.290	170
SWP350G	350	71	35.5	≤5	715	108	3.793	256
